商品コード： LupoScan

地上３Dレーザースキャナデータや３D点群から必要な情報を簡単、かつ効率的に抽出できる様に設計されたソフトウェアです。
オルソ画像作成や平面展開機能を使って、トンネル・橋脚・下水道管・集水井などの平面展開図も簡単に作成が可能です。

【LupoScanの特徴】
LupoScanはStructured形式（構造化ファイル）のデータ処理に特化した後処理ソフトウエアです。
Structured形式とはレーザースキャンの各座標・パノラマ画像と深度マップ・3D点群が含まれているファイルを指します。
一般的にレーザースキャン用のソフトウェアには構造化ファイルやその他形式をエクスポートするオプションがあります。

画面デザインや処理方法がとてもシンプルで分かり易く、そして情報抽出速度やリザルトの見え方が優れています。
３次元モデルからの平面展開機能やオルソ画像作成、レンダリングが得意としており、多くのインターフェイスや互換性の高いフォーマットをサポートしている為、特別なハードウェアに頼る必要性がありません。

【主な機能紹介】
-オルソ画像作成機能-
簡単に​素早くオルソ画像の作成が可能です。
​構造化ファイルから作成されたオルソ画像は位置情報があるので正確な位置でCADへ挿入する事が可能です。

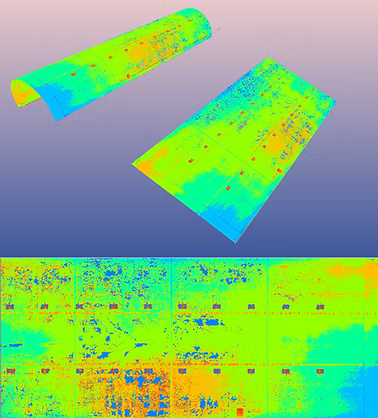

-平面展開機能(立体モデル)-
​円柱体・楕円柱体・円錐・三角錐・球体などの立体モデルをソフトウェア内で作成して、対象のデータを素早く平面展開処理して画像化にします。

-カーブトンネル平面展開機能(線形モデル)-
曲がりのあるトンネルデータを一括で平面展開する事が可能となりました。
ソフトウェアの画面上で線形モデルの作成が可能となり、歪みなく平面展開画像処理する事が可能です。

-変形差分解析機能-
レーザースキャンに関連した高密度のポイントクラウドによって、簡単に変形を短時間で求める事が可能です。
結果として、その変形はレベルまたは円柱体モデルの設定フォームまたは別時期にスキャンしたデータのオブジェクト間の変形に関係する変位を求める事が可能です。
LupoScanはオルソ画像のフォームにおける正確な比較する可能性をご提供します。

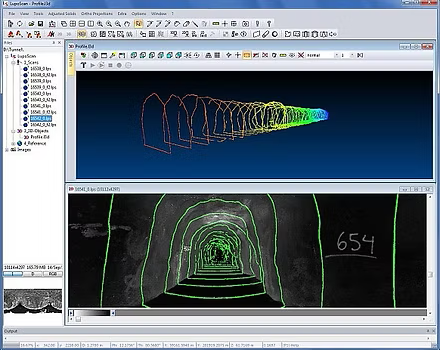

-セクション機能-
LupoScanは任意方向・平行・ポリライン・放射状・軸を基準に断面作成を素早く行う事が可能です。
一度に断面から等間隔距離を設定して作成や、全ての断面は２D表示でも同様に表示する事が可能です。
​作成した断面をCADへ挿入して、断面図を効率的に作成する事に活かす事ができます。

-３Dメッシュ作成機能-
構造化ファイルのレーザースキャンデータが必須となります。
レーザースキャンデータ・オルソ画像または展開処理画像から簡単に短時間で３Dメッシュを作成する事が可能です。
その３DメッシュデータはSTL・OBJファイル等へ出力、またはカラー情報を含んだVRMLファイルへの出力が可能です。
LupoScanは作成されたメッシュはとても細かく、CADでの形状再現性がとても優れています。

-３Dモデリング機能-
LupoScanはインタラクティブツールを使って、パイプラインモデルや壁面モデルを作成する事が可能です。
モデルを回転・伸縮・直径を手動にて微調整する事もできます。
T字型・L字型（パイプラインモデル）や壁面モデル同時の直結も簡単に素早く行う事ができます。
産業におけるプラント設計にとても役に立つ機能です。

-フィルター機能-
LupoScanには近傍点距離(m)・入射角度(°)・反射強度(%)のパラメータ組み合わせてノイズ処理する事が可能です。
様々な理由（待機ノイズや急な角度の計測など）によって、ノイズを含んだレーザースキャンデータを効率的に除去します。
​またソフトウェア画面上にデータを読み込んだ後でも素早く除去する事が可能です。

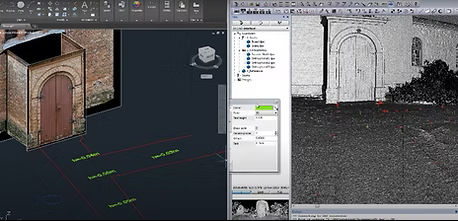

-CADインターフェース機能-
ソフトウェア上で作成したデータを連携しているCADへ直接送る事が可能です。

-オリエンテーション機能-
LupoScanで外部座標データや特異点の位置合わせが可能です。
タイポイントやコントロールポイントを決定する事によって違った位置のレーザースキャンデータを登録する事ができます。
また相違関係によってターゲットの中心の高精度検出をサポートしており、３点をソフトウェア画面上で決定後に他のターゲットのポイント番号を自動的に振り分けられます。

【追加された機能紹介】
-Line Detection機能-
平面展開処理後の画像を使って、ホワイトチョーキング部を自動で線抽出する機能です。

-Hole Detection機能-
平面展開処理後の画像を使って、削孔痕を〇線または球体で自動抽出する事ができる機能です。

〇必要PCスペック
　Intel core i7 以上/RAM 16G 以上/グラフィックボード搭載/Windows10 64ビット

〇年間保守
　納品から１年間　無償　
　次年以降　　　　有償

その他…
・無償ビューワーあり
・ディスプレイ（アイコンが小さくなる為、４K不可）
・英文マニュアルはソフトウェアのメイン画面ヘルプより参照
・日本語版の取扱説明書あり（PDF）
​・ソフトウェア内の言語設定で日本語可


■LupoScan機能の違い

［LupoScan​ Pro］
2D・3Dビューワー
インポート/エクスポート・保存
CADへの直接インターフェイス
距離測定（直線/水平/垂直）/コードリストからのコードによるポイント測定
インタラクティブツール/テキストとリンクの挿入
クイック正射写真/クイックセクション
画像表示/アニメーション生成/画像補正
フィルター機能
方向付けと相関及びポイントプレビュー/変換
3Dメッシュ作成
断面セクション機能（ユーザーによる定義/ポリゴン/定義された軸による放射状など）
レーザースキャンのパラノマ画像色彩
3Dモデリングツール（平面/円柱/球など）
オルソ画像作成
平面展開機能（円柱体/楕円柱体/円錐/球など）
変形解析機能/ボリューム計算/写真向き
オリエンテーション機能/バッチ処理

［LupoScan​ Basic］
2D・3Dビューワー
インポート/エクスポート・保存
CADへの直接インターフェイス
距離測定（直線/水平/垂直）/コードリストからのコードによるポイント測定
インタラクティブツール/テキストとリンクの挿入
クイック正射写真/クイックセクション
画像表示/アニメーション生成/画像補正
フィルター機能
方向付けと相関及びポイントプレビュー/変換
3Dメッシュ作成
断面セクション機能（ユーザーによる定義/ポリゴン/定義された軸による放射状など）
レーザースキャンのパラノマ画像色彩

［LupoScan​ Light］
2D・3Dビューワー
インポート/エクスポート・保存
CADへの直接インターフェイス
距離測定（直線/水平/垂直）/コードリストからのコードによるポイント測定
インタラクティブツール/テキストとリンクの挿入
クイック正射写真/クイックセクション
画像表示/アニメーション生成/画像補正
